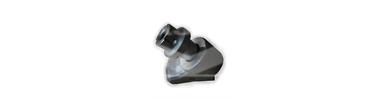

Резцедержатель KPF303R фиксирован на базе KPF301 в специальных установочных отверстиях под конус, является быстросъемным элементом и после замены базовых деталей стандартный дорожно-фрезерный барабан ничем не отличается от нового. Схема установки остается неизменной, это сохраняет низкую стоимость текущего ремонта, возможность сделать замену прямо на фрезе собственными силами. На плоской поверхности, прилегающей к базе резцедержателя выполнены специальные разъемы А под установку вилок съемников резцедержателей. Для удобства замены изношенных дорожных резцов на цилиндрической части существуют направляющие канавки В стандартных выколоток KHP-2 и KHP-3.

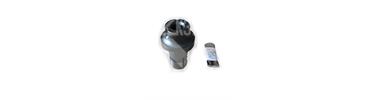

Резцедержатели серии KPF представлены в стандартном исполнении модели KPF303R и с увеличенным ресурсом по износу модели KPF303RX. Срок службы можно определить по специальным меткам C, которые указывают высоту износа корпуса. Резцедержатель KPF303RX обладает увеличенной высотой износа 30мм. Сами резцедержатели обладают очень высокой прочностью при ударных нагрузках. Для установки и снятия резцедержателей с базы применяются оригинальные съемники KPF301-SHP и KPF301-LGP.

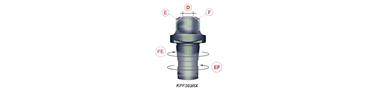

Из всех существующих резцедержателей для дорожных резцов серия KPF303 имеет самый большой ресурс работы по износу. Резцедержатель KPF303R работает 1400-1600 моточасов, резцедержатель KPF303RX работет 1600-2200 моточасов. Основная нагрузка и износ происходит по базовой опорной плоскости D и боковым поверхностям E и F. При малой глубине фрезерования по фронту движения интенсивно изнашивается передняя часть E резцедержателя. Задня часть F изнашивается при большой глубине фрезерования, а также при поломке дорожного резца. Резцедержатель работает в штатном режиме с износом по плоскости D до отметки на цилиндрической части (25мм или 30мм), а вот износ по боковым поверхностям E,F требует его немедленной замены.
При таком одностороннем износе резцедержатели KPF303 можно развернуть вдоль своей оси FE и EF для продления срока их службы и увеличения ресурса работы. Такой особенностью обладают только резцедержатели KPF303R и KPF303RX.
Поэтому мы рекомендуем к установке при капитальном ремонте и изготовлении новых стандартных дорожно-фрезерных барабанов с шагом 15мм и 18мм систему крепления резцедержателей KPF303R / KPF301.
