Резцедержатели несомненно являются важным элементом барабана дорожной фрезы, он принимает на себя основные нагрузки при фрезеровании дорожного полотна. Именно поэтому, резцедержатели должны быть износостойкими, легко заменяемыми, а также не должны быть подвержены разрушению и деформации.
Многие дорожники убедились в отличном качестве и высоком ресурсе резцедержателей производства КЗТС. Как разобраться какие резцедержатели подходят на какие фрезы?
- CB10HD - замена резцедержателя Wirtgen HT11R для дорожных резцов с хвостовиком 20мм;
- CB10HD-87 – это полный аналог резцедержателей Wirtgen HT11R-D22 для дорожных резцов с хвостовиком 22мм;
- CB10 является заменой резцедержателя Wirtgen HT3 Plus и имеет посадочное место для дорожных резцов с хвостовиком 20мм;
- РКБ 040К (резцедержатель конусный быстросъемный) является заменой резцедержателя Kennametal KPF303R применяемых на дорожной фрезе BOMAG имеющей базы KPF301, так же благодаря своей надежности и простоте эксплуатации такие резцедержатели часто применяются при ремонте барабанов дорожных фрез.

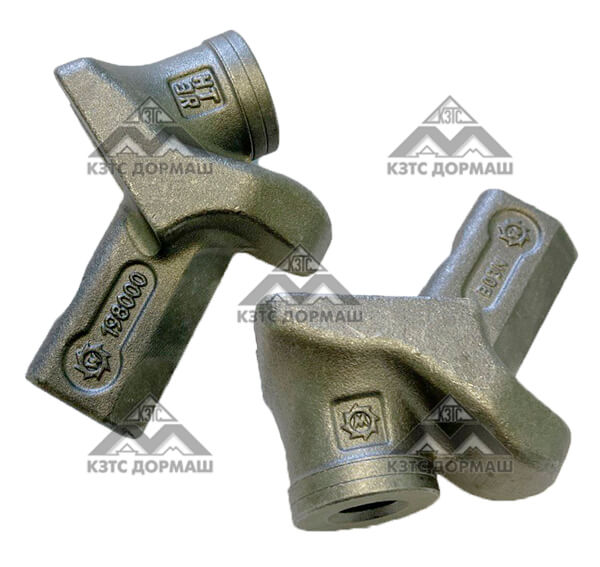

![]() HT3 |

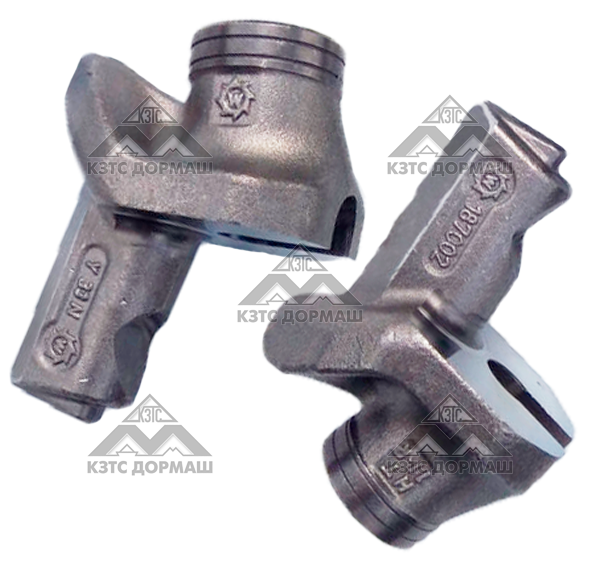

![]() HT11 |

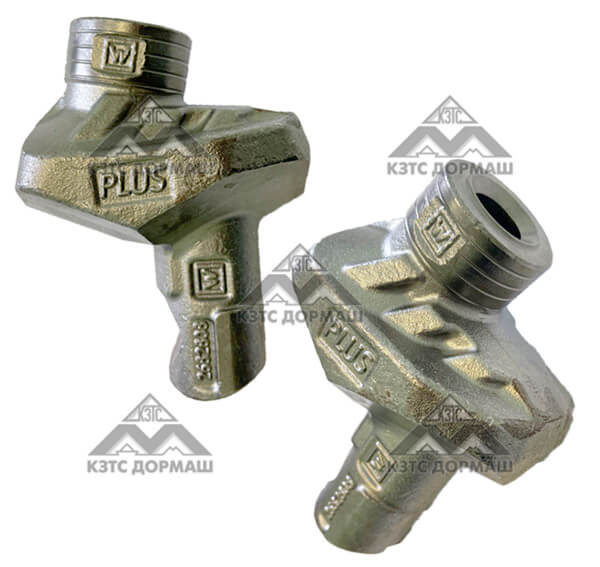

![]() HT22 |

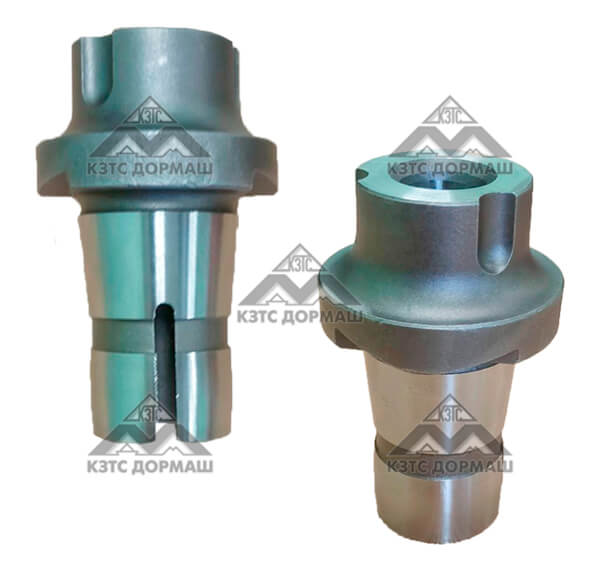

![]() KPF303R |
По конструкции есть небольшое отличие задней части резцедержателя Wirtgen HT и CB10, у первых выполнено сквозное отверстие или выемка, а в резцедержателе серии CB10 и CB10HD такая выемка отсутствует. Получается так, что дорожный резец, вернее его нижняя хвостовая часть, находится в открытой зоне резцедержателя HT3, HT11, HT22 и новый сменный держатель HT22 PLUS. При фрезеровании в эту часть летит все, что поднимается резцом, забивает втулку и как итог - втулка резца развальцовывается и заклинивает. Соответственно, и по мере износа выемки в задней части резцедержателя типа HT возможен перекосу и заклиниванию самого резца.

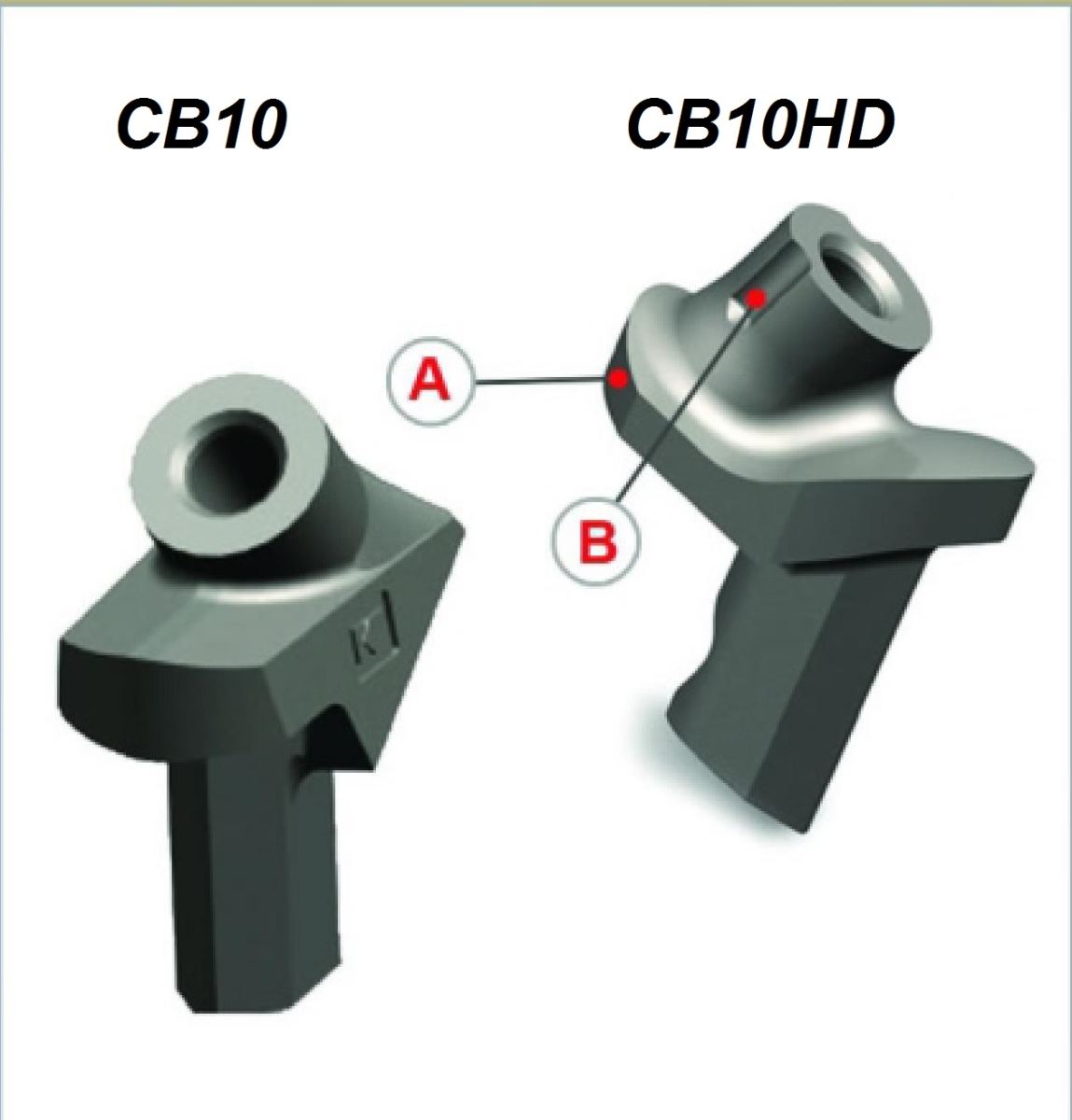

![]() Рис. 1 |
Наблюдаем, что при отсутствии в аналогичном резцедержателе CB10 и CB10HD подобной технологической выемки А, как показано на (Рис.1) справа, дорожный резец защищен намного лучше от внешних воздействий, ножка резца в зоне отверстия их креплений полностью закрыта от попадания абразивных частиц отфрезерованного материала, за счёт чего обеспечивается нормальное вращение резца в резцедержателе в течении всего срока службы с нормальным равномерным износом, без его заклинивания. Дополнительные канавки В (Рис.1) вдоль корпуса резцедержателя способствуют быстрому удалению отработанных резцов стандартными выколотками KHP-2 и KHP-3. Ресурс работы резцедержателей CB10 и CB10HD составляет 1000-1200 моточасов, а у HT3, HT11, HT22 и сменного держателя HT22 PLUS - 600-800 моточасов. Резцедержатели CB10 и CB10HD более предпочтительны для использования и последующей замены на фрезерном барабане.
Ко всем особенностям, преимуществам и недостаткам резцедержателей серии HT3, HT11, HT22 и HT22 PLUS перечисленным выше, добавляется еще резьбовое крепление резцедержателя к базе. Резцедержатели удерживаются в базе за счет винта, который требует тех. обслуживания (подтяжки каждые 250 или 500 часов), может прикипать или заржаветь при эксплуатации, деформироваться или у винта может сорвать резьбу. Все эти проблемы делают замену и эксплуатацию такой системы проблематичными. При проведении испытаний дорожных резцов, на дорожных фрезах Виртген не раз были замечены резцедержатели, приваренные к базам, это частично решает проблемы резьбовой системы база/резцедержатель, но приводит к другим - износ поверхности держателя под излом, наблюдается торцевой износ, боковой износ и плохое вращение резцов. И это общая проблема резцедержателей всей линейки резцедержателей Wirtgen HT22, HT22 Plus , НТ11, HT3.
Выше перечисленных проблем лишена система база/резцедержатель KPF301 / KPF303R. Сравним резцедержатели компании Wirtgen (HT22, HT22 Plus, HT11, HT11R, HT3 и HT3 Plus) с системой база/резцедержатель KPF301 / KPF303R. Основная особенность – это его система крепления не имеющая болтов и резьбы удерживающей резцедержатель. Такая система проста и очень надежна, не имеет проблем резьбовых соединений и позволяет легко заменить резцедержатель на фрезе. Вот несколько преимуществ:
- Вылет резцедержателей «KPF301 / KPF303R» относительно базы составляет порядка 100мм, у системы Wirtgen 70мм, это позволяет снизить трение, нагрев, износ и облегчить проникновения в обрабатываемый материал;
- Срок службы резцедержателей KPF303R гораздо больше, чем резцедержателей других производителей, в том числе и Вирген, и составляет примерно 2 года работы холодной фрезы или порядка 1500 моточасов;
- Не требует периодического подтягивания и тех. обслуживания.
![]() Рис. 2 |

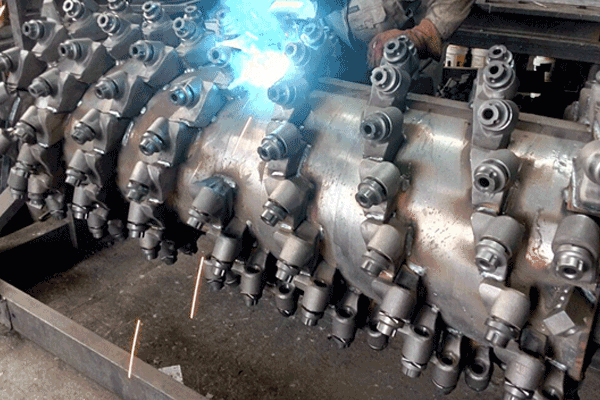

Именно поэтому аналог системы крепления база/резцедержатель KPF301 / KPF303R от КЗТС-Дормаш рекомендован к установке при капитальном ремонте барабана.
